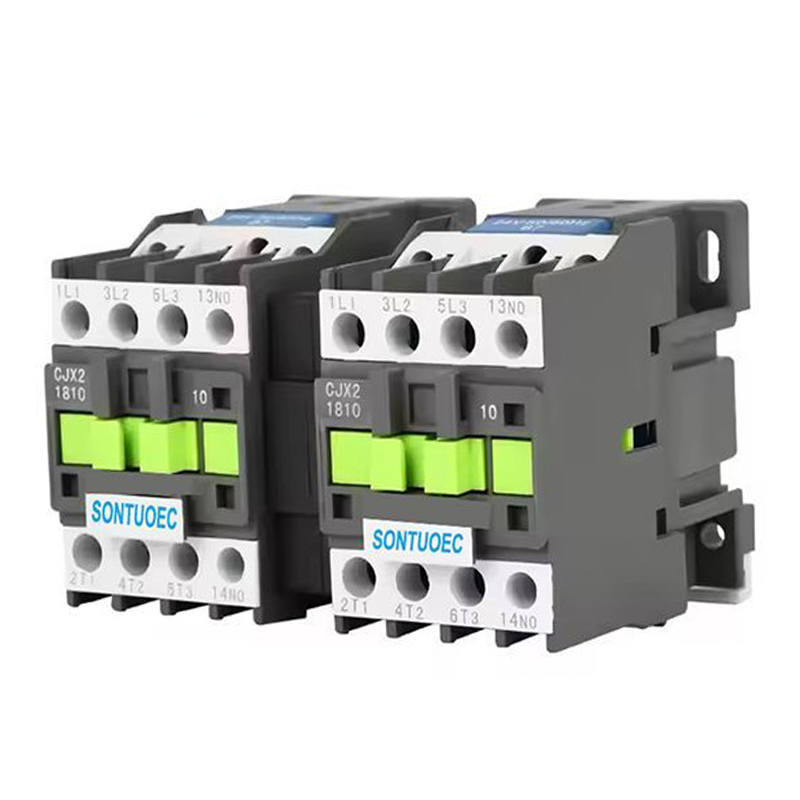

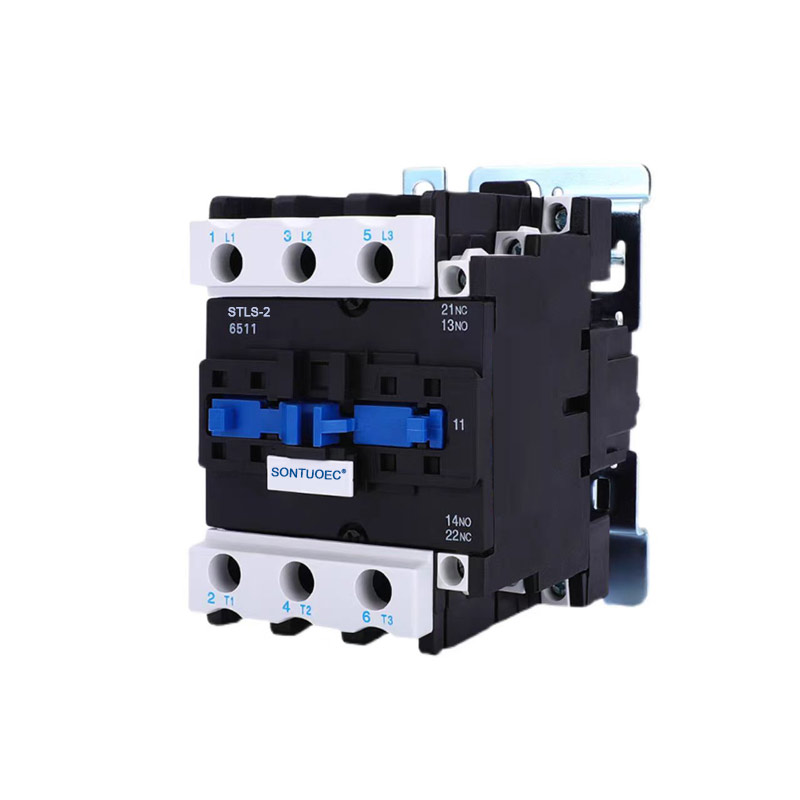

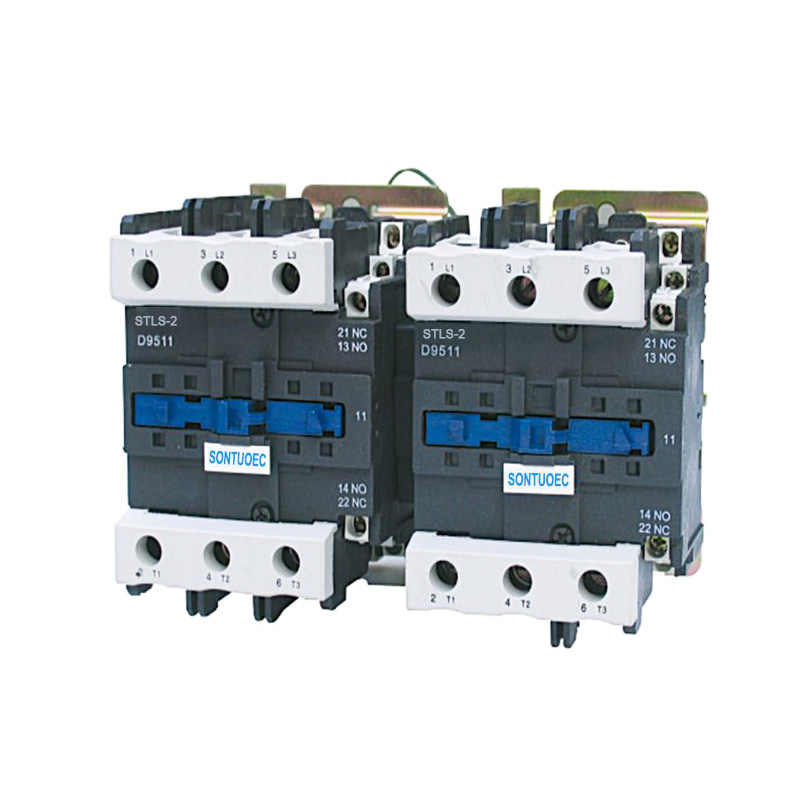

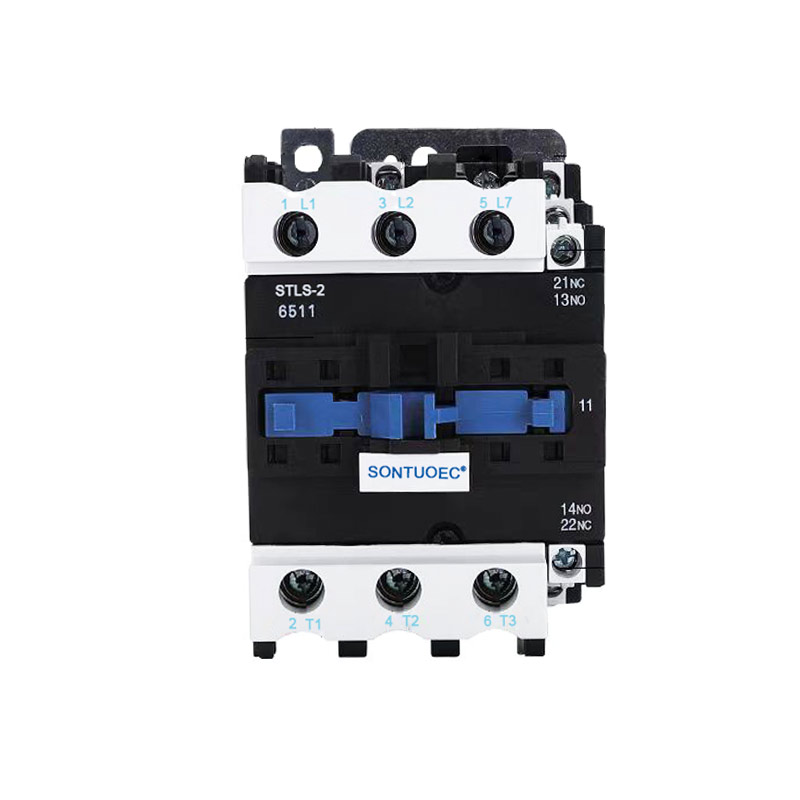

Stls-2(Cjx2) Rangatū Mechanical Interlocking Contactor

Stls-2(Cjx2) Rangatū Mechanical Interlocking Contactor he pai mo te whakamahi i roto i nga iahiko ki runga ki te ngaohiko whakatau 660V AC 50Hz, 620A o naianei, mo te huri i te motuka. Ko tenei taputapu honohono miihini e whakarite ana i te whakarereketanga o nga hononga whakawhiti e rua. Ka rite ki nga Paerewa IEC60947-4-1.

Tauira:STLS-2(CJX2)

Tuku Uiui

Whakaahuatanga Hua

Momo		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Whakataunga ngaohiko insulator		660	660	660	660	660	660	660	660	660	660
waiariki tikanga		20	24	32	40	50	60	75	80	110	125
nāianei		20	24	32	40	50	60	75	80	110	125
Kua whakatauhia te whakahaere		9	12	16	25	32	40	50	63	80	95
nāianei		9	12	16	25	32	40	50	63	80	95
whakahaeretia	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
mana(kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
Tuhipoka		Ko te whakaurunga o te					Ko te whakaurunga o te
		Ka taea e nga relay te whakamahi i nga wiri e rua					ka taea e nga rei te toru

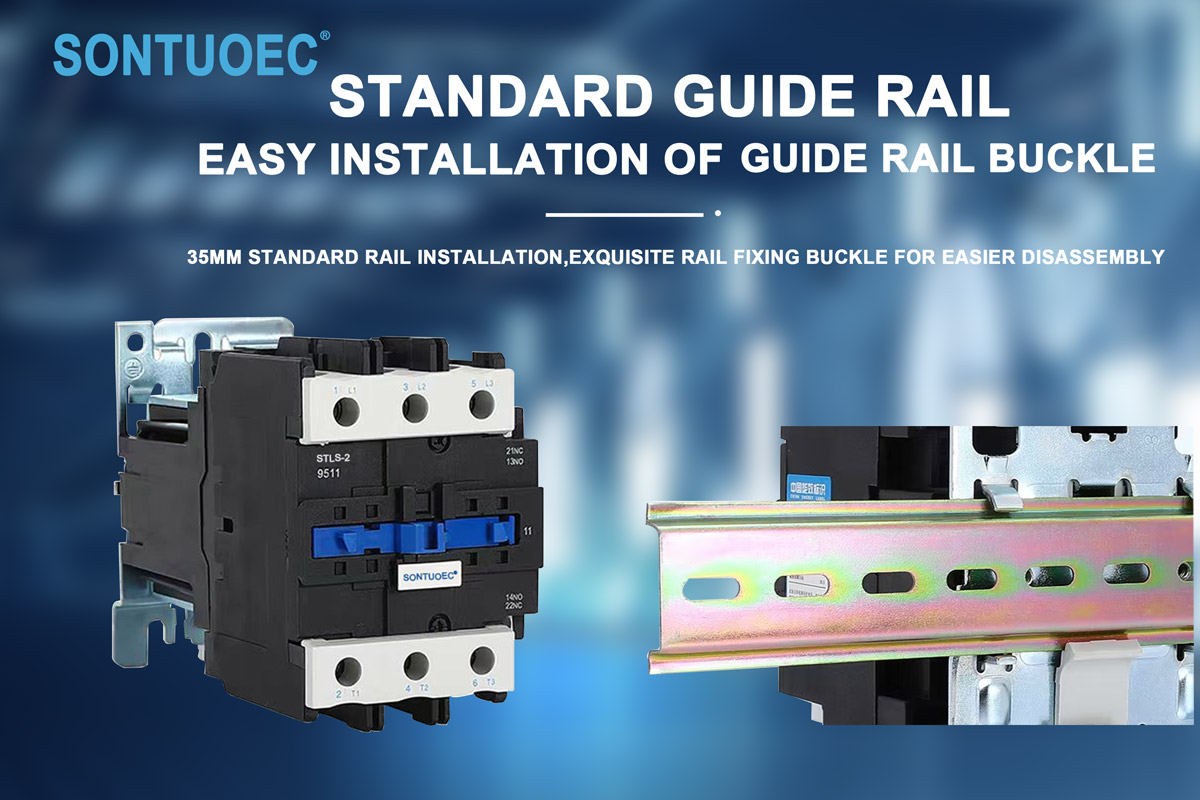

		me te whakamahi hoki i te 35mm					tīwiri me te whakamahi hoki i te
		tereina whakaurunga					75mm ranei 35mm te whakaurunga
							tereina

Te hanganga me nga ahuatanga

Hanganga:

Ko te 3P AC Contactor te nuinga o te punaha electromagnetic (tae atu ki te porowhita, te matua, me etahi atu), te punaha whakapiri (tae atu ki te whakapiri matua me te whakapiri awhina), te taputapu whakakore arc me te anga me etahi atu waahanga. I roto ia ratou, ka whakamahia te whakapiri matua ki te kawe i nga waa teitei, ka whakamahia te whakapiri awhina ki te mohio ki te tuku me te urupare o nga tohu mana.

Āhuatanga:

Ma nga hoapaki motuhake e toru, ka taea e ia te whakahaere mana e toru-waahanga me tetahi raina kore i te wa kotahi.

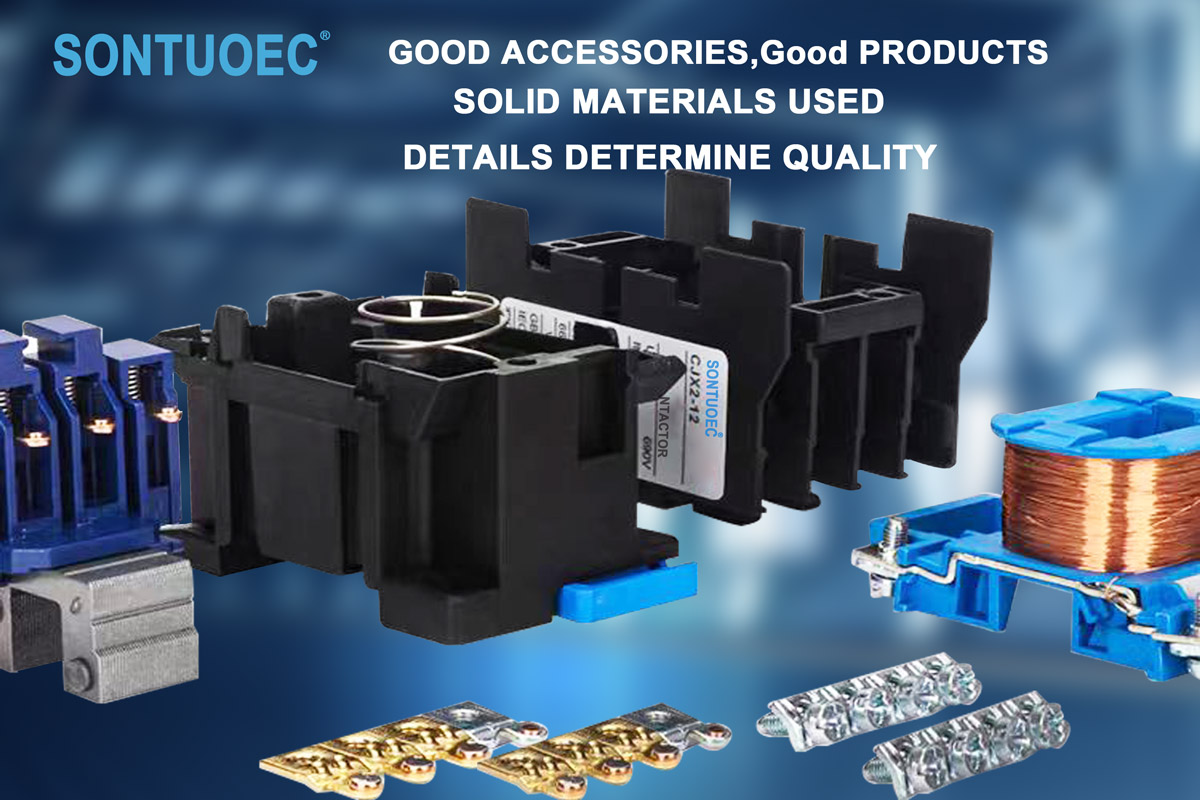

Ko te punaha whakapiri he mea hanga mai i nga rauemi kounga teitei me te pai o te kawe me te whakakakahu i te aukati.

He rawaka te kaha momi o te punaha hiko kia pai ai te whakauru me te tuku i nga hoapaki.

Ka taea e te taputapu tinei pewa te tinei i te pewa i hangaia ina ka momotuhia nga hoapaki, ka tiakina nga hoapaki mai i te kino.

Stls-2(Cjx2) Series Mechanical Interlocking Contactor he pai mo te whakamahi i roto i nga iahiko te ngaohiko whakatau ki runga ki te 660V AC 50Hz ranei 60Hz, kua whakatauhia ki runga ki te 95A, mo te hanga me te pakaru, te tiimata me te whakahaere i te motuka AC. Whakakotahitia me te poraka whakapiri awhina, te taima whakaroa me te taputapu honohono miihini me etahi atu, ka waiho hei kaiwhakataki whakaroa, he kaiwhakataki honohono miihini, he whetu whetu-delta. Ma te relay waiariki, ka honoa ki roto i te whakaoho hiko. Ka hangaia te Kaitaki e ai ki te IEC 60947-1.

Te Kaupapa Mahi

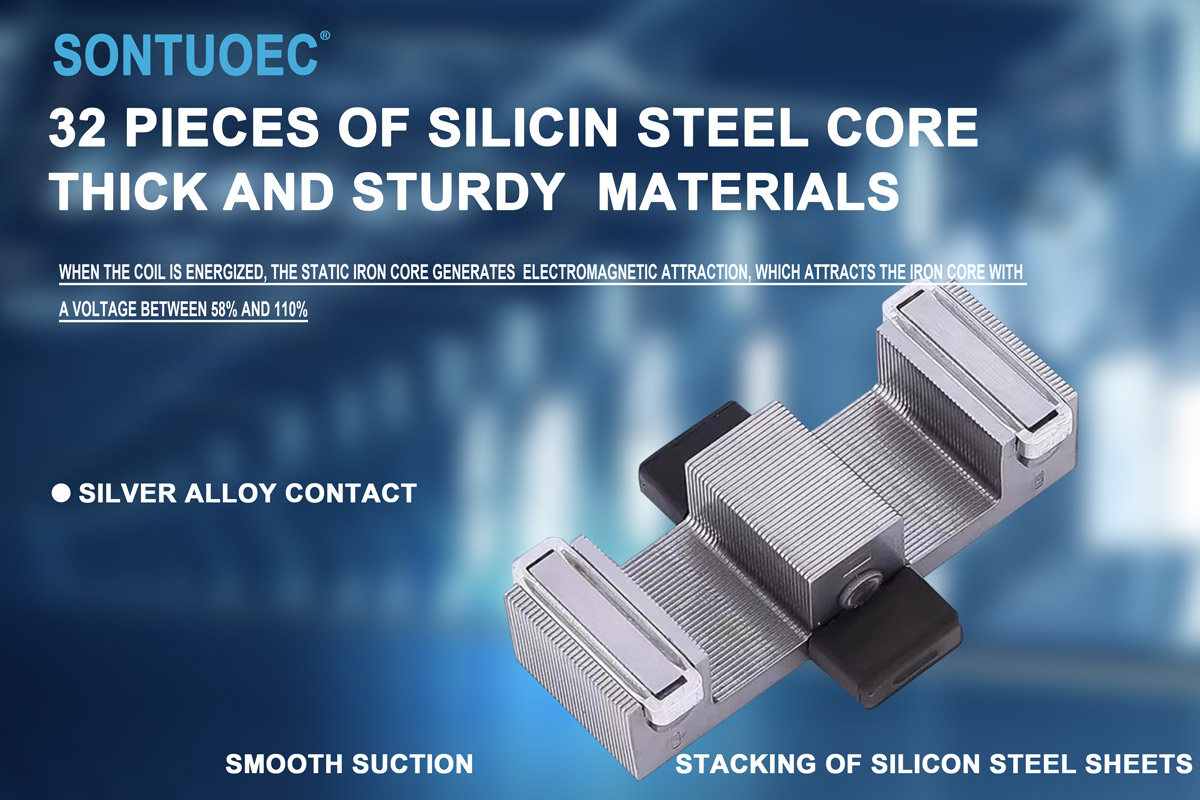

I te wa e kaha ana te kowiri o te 3P AC Contactor, ka whakaputa te matua rino i te aukumetanga me te kukume i te punaha whakapiri kia kati, na reira ka hono i te hiko hiko e toru-waahanga me te waea kore. Ka whakakorehia te hiko, ka ngaro te aukume o te matua, ka wehe te punaha whakapiri i raro i te mahi a te puna, na reira ka momotuhia te hiko e toru-waahanga mai i te raina kore. I tenei ara, ka taea e te 3P AC Contactor te mohio ki te mana mamao o nga kawenga hiko.

Tauira Taupānga

Ko te 3P AC Contactor e whakamahia nuitia ana i roto i nga momo punaha hiko e hiahia ana ki te whakahaere i te mana toru-waahanga me te raina kore kotahi i te wa kotahi, penei:

Te mara automation Ahumahi: whakamahia hei whakahaere i te tiimata o te motuka, ka mutu me te huri i nga mahi.

Pūnaha mana: whakamahia ki te mohio mana mamao me te tiaki o te pūnaha mana.

Te hanga aunoatanga: whakamahia hei whakahaere i te tiimata me te whakamutu o te rama, te whakamahana hau me etahi atu taputapu.

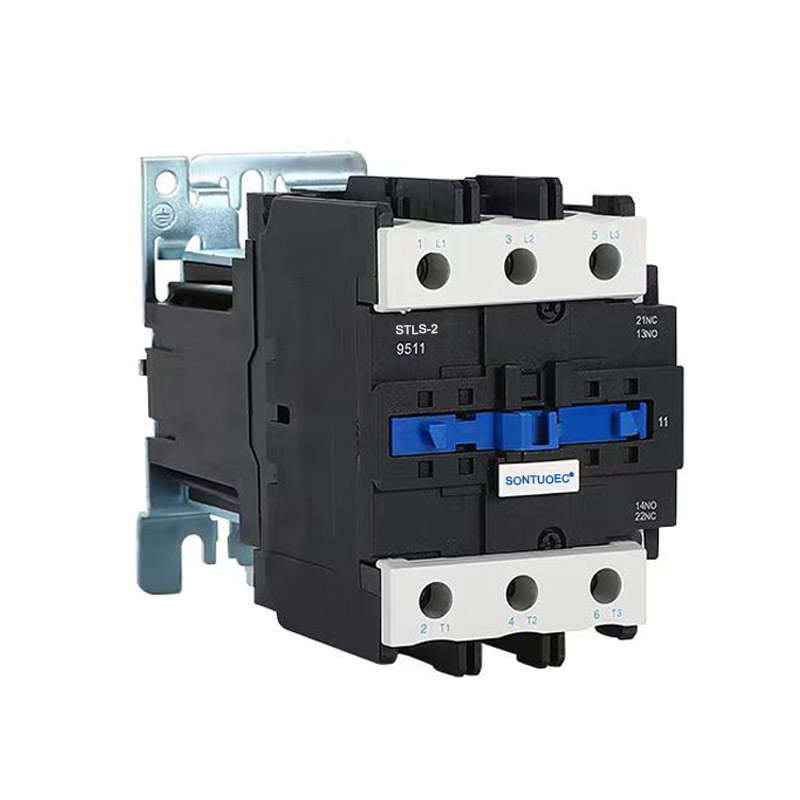

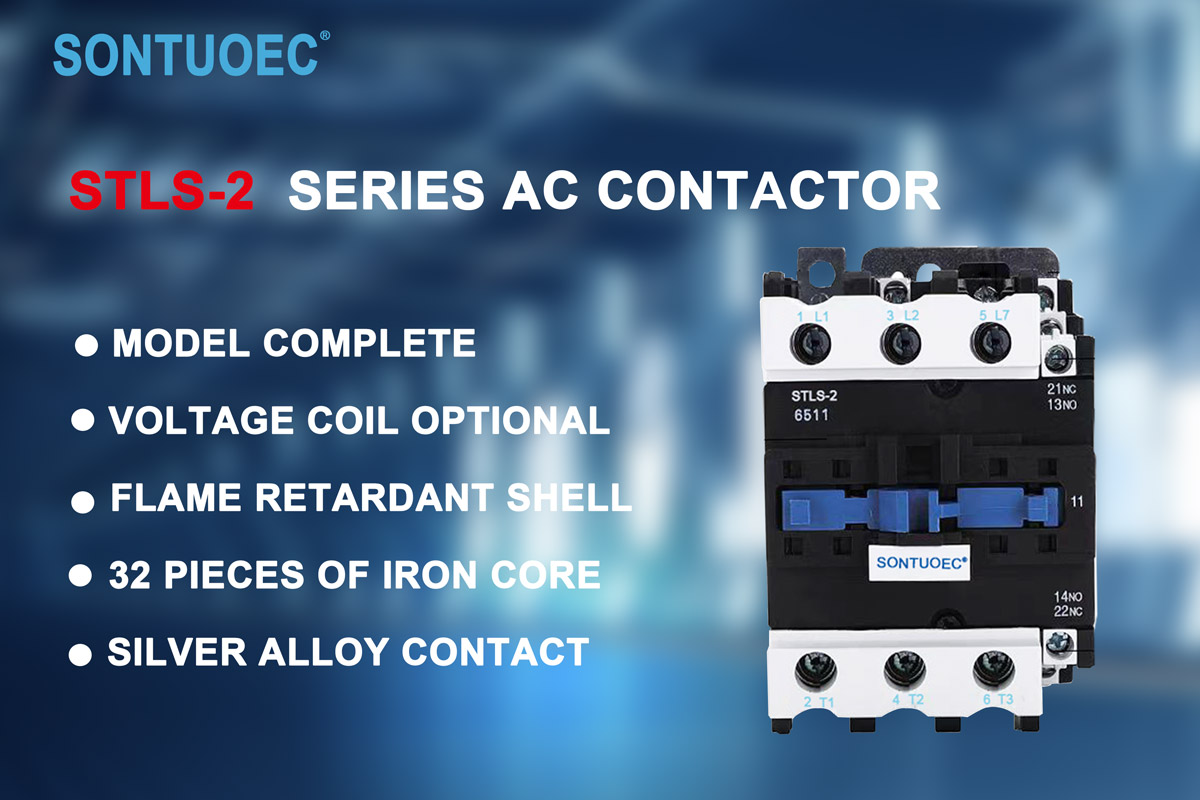

Stls-2(Cjx2)Series Mechanical Interlocking Contactor
