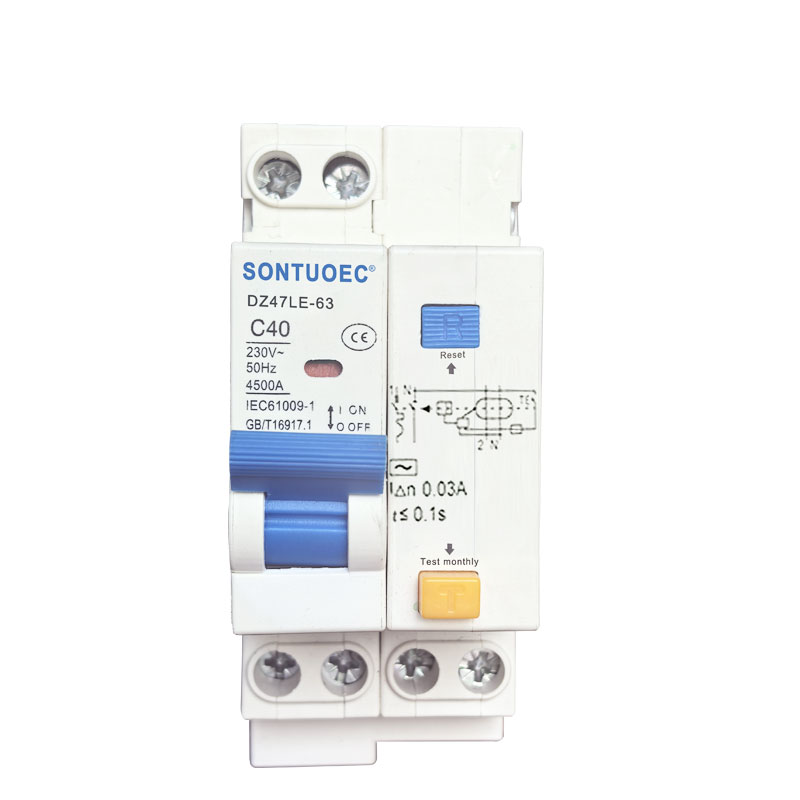

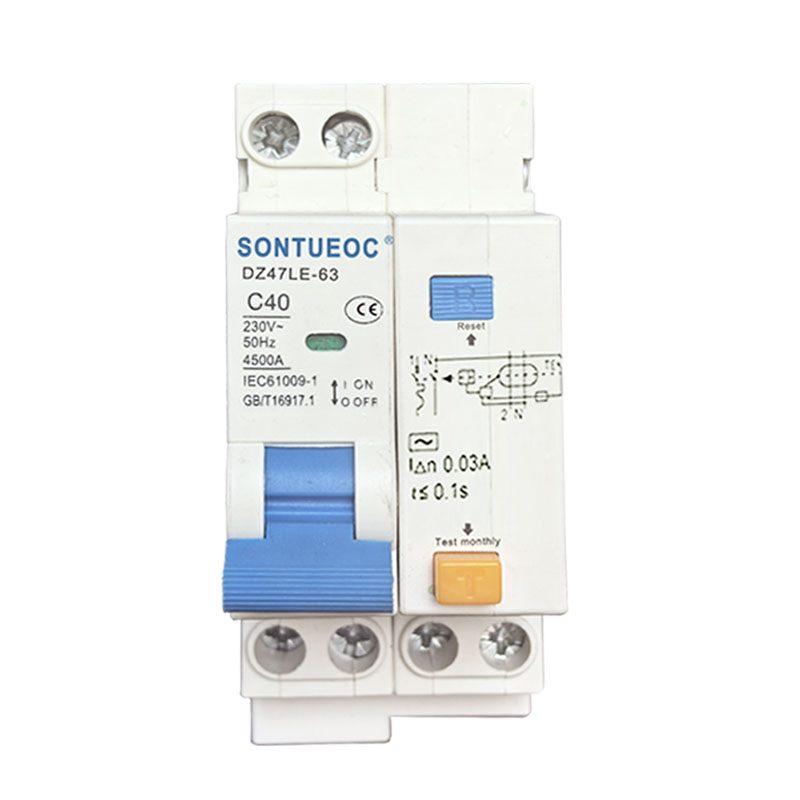

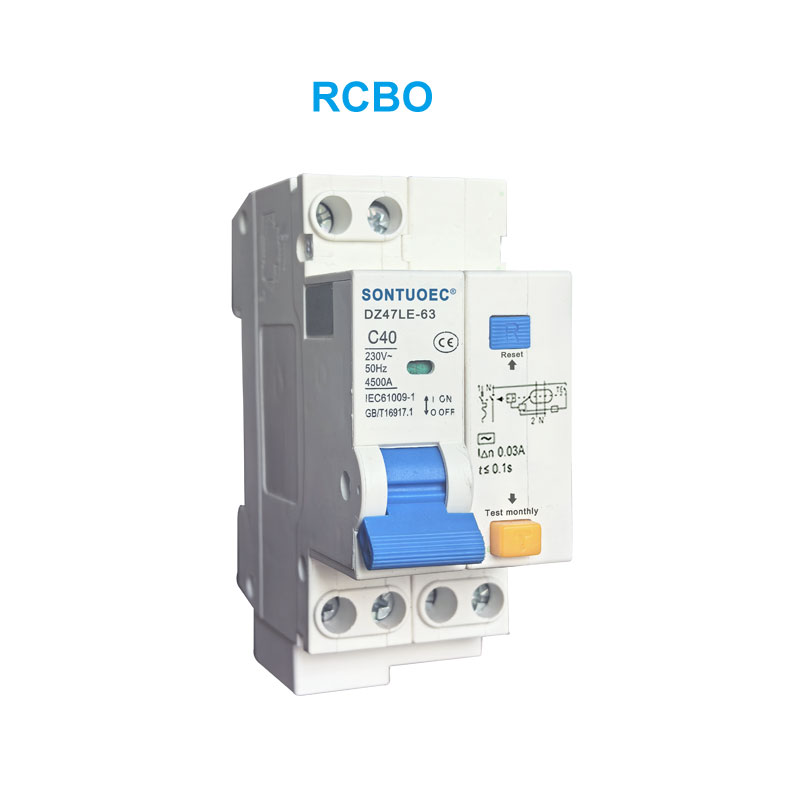

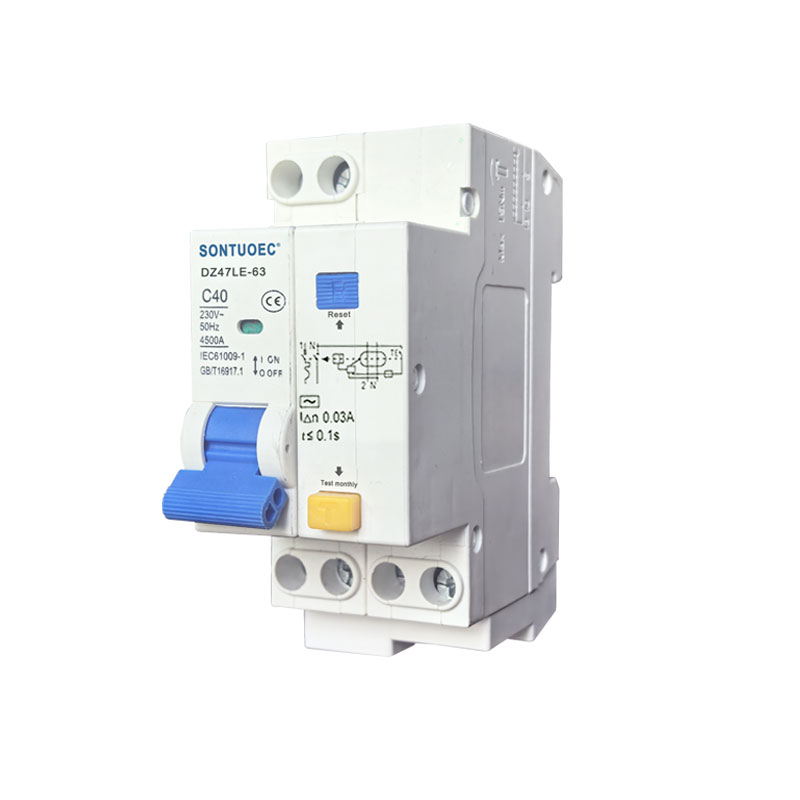

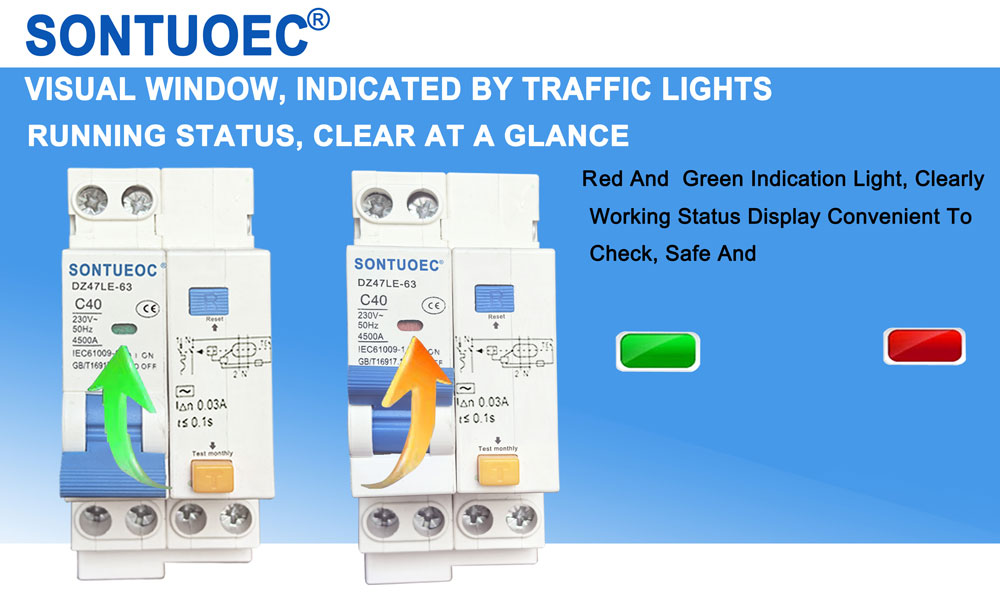

Dz47le-63 RCBO Rangatū Leakage Kaitiaki Iahiko Naianei

Ko SONTUOEC tetahi o nga Hainamana kaiwhakarato/kaihanga hanga motuhake ki te hanga i nga momo taputapu hiko iti.DZ47LE e tika ana ki te raina AC 50/60Hz te ngaohiko 230V mo te pou kotahi e rua nga waea, 2 pou, 300V mo te waea. 4 pou me whakatauranga nāianei tae atu ki 63A. Ka taea e ia te tiaki i te raina me te motuka mai i te taumahatanga me te waahi poto Ka taea hoki te whakamahi mo te hurihanga raina iti me te tiimata o te motuka. Ka rite ki nga paerewa o IEC61009.1.

Tauira:DZ47LE-63

Tuku Uiui

Whakaahuatanga Hua

Tawhā Hangarau:

Ngaohiko Whakatau(V)	I Whakatauhia o naianei o te Take Inm(A)	Pourewa	Neutra	Whakatauhia o nāianei(A)	Kua Whakatauria te Raahiko Waahi Poto Icu(KA)		Whakatauria te Leakage o naianei pakaru ana	I Whakatauhia o naianei kaore i te pakaru i naianei (mA)
Ngaohiko Whakatau(V)	I Whakatauhia o naianei o te Take Inm(A)	Pourewa	Raina	Whakatauhia o nāianei(A)	Te Waahi Icu(KA)	COS	(mA))	I Whakatauhia o naianei kaore i te pakaru i naianei (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100,300	50,150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

DZ47LE Wehenga Waahi Arahiko Whakahaere i naianei me te whakamarumaru o naianei (Hiko):

1. Taupānga

Nga kaimahi me te tiaki ahi

He whakamarumaru taura me te raina ki te taumaha me te ara-poto

2. Nga ture whanui mo te whiriwhiri RCBO:

a.Rated toenga whakahaere o nāianei

I roto i te ≤ 30 mA: he whakamarumaru atu i te take o te whakapiri tika I te ≤300 mA: he whakamarumaru ahi i roto i te take o te he o te whenua.

b.Te karaehe takahi

Te karaehe AC - Ka whakapumauhia te hikoi mo te sinusoidal, te rere tauutuutu, ahakoa ka tere te tono, ka piki haere ranei.

c.Tripping curve

Ko te ānau C (5-10 In) te whakamarumaru me te whakahaere i nga iahiko ki nga taumahatanga me nga iahiko poto; he whakamarumaru mo nga kawenga parenga me te arataki me te iti o te naianei.

D curve (10-14 In) te whakamarumaru me te whakahaere i nga ara iahiko ki nga taumahatanga me nga iahiko poto; he whakamarumaru mo nga ara iahiko e tuku ana i nga taumahatanga me te nui o te kohu o te ia i te katinga iahiko (whakahuri LV/LV, rama pakaru).
